车地无线传输系统车载设备主要实现列车数据采集、数据无线传输功能，即实现数据从网控主机到车地无线传输系统车载设备的数据采集，数据从车地无线传输系统车载设备到地面服务器的4G/WLAN无线传输。
除了以上核心功能外，为了实现设备便捷管理和维护，具有设备自检和故障检测功能；考虑到车地通信带宽的限制和网络状态的不稳定性，同时还具有数据缓存和本地存储功能；考虑到不同地域不同运营商的基站覆盖情况不同，采用全网通的LTE模块。

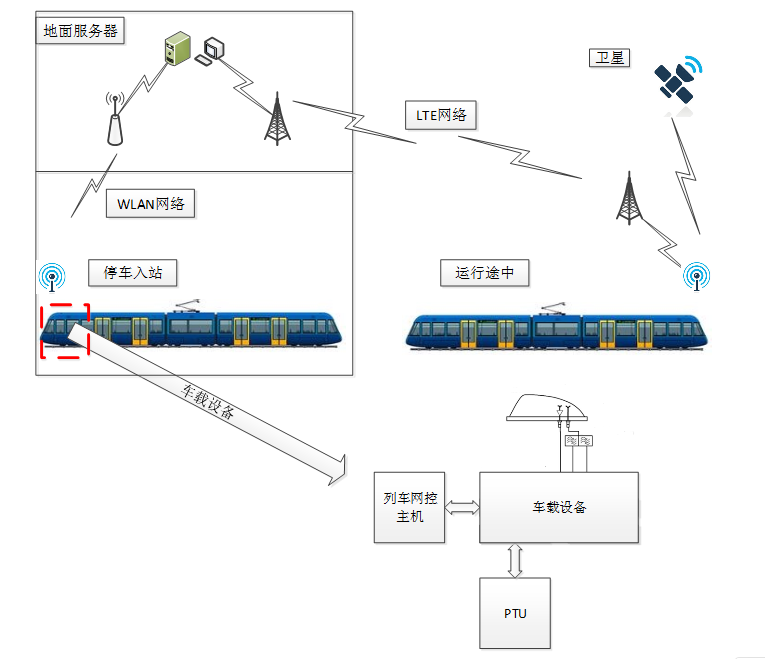

车地无线通信车载设备业务图
l 各部件的箱体采用轻量化、模块化设计，同时考虑防尘和通风散热措施，便于操作和维护。
l 振动和冲击要求满足GB/T21563-2008或IEC61373-2010的相关规定。
l 内部作好屏蔽、接地，其电气兼容性应符合GB/T 24338.4-2009或EN 50121-3-2-2006的相关要求。
l 各装置的绝缘电阻和耐压试验满足EN50155或GB/T25119的相关规定。
l 提供装置详细的外形尺寸图、安装尺寸图、接口电路图和机械结构图（包括接线柱的尺寸、多芯插头连接器的线芯定义、多芯插头连接器的型式等）等。提交的图纸满足GB/T 4458系列和GB/T 4728系列的要求。
l 机箱和插件的尺寸设计符合GB/T19520.3-2004的要求。
l 具备良好的可靠性、可用性、可维修性及安全性。
系统由车地无线传输系统主机（3U×34R机箱，内含各种功能插件），天线、地面服务器等组成。
（1）车地无线传输系统主机：
采用标准3U机箱结构，外形尺寸为：228.76(宽）×200.0（深）×132（高），采用前面板安装方式。
（2）天线：
车载天线外形尺寸为：260(长）×100（宽）×96（高）；安装尺寸为：165(长）×80（宽），4个M8*40内六角圆柱头螺钉(其外露螺纹部分长为28)。
（3）WLAN/4G合路器：
WLAN/4G合路器外形尺寸为：179.7(长）×122.2（宽）×32.26（高）；安装尺寸为：169.55(长）×112.6（宽），4个Φ5.2安装孔。
1 | 车地无线系统车载设备 |
2 | WLAN/4G天线 |
3 | WLAN/4G合路器 |
